勾配対応型坂道横断側溝／FR横断側溝・FR桝

側溝の「底」を「R」形状にして、設置面（ベース）は水平、天端を傾けることを可能とし、道路の段差を解消、スムーズな車両走行、側溝への衝撃の軽減を実現します。

概要

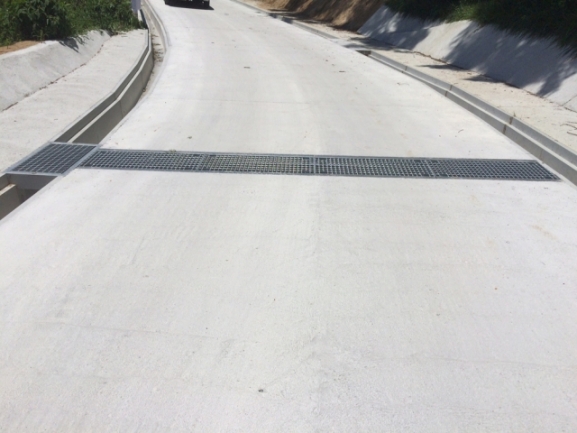

FR（フリーローテーション）横断側溝は横断箇所に使用する排水構造物です。

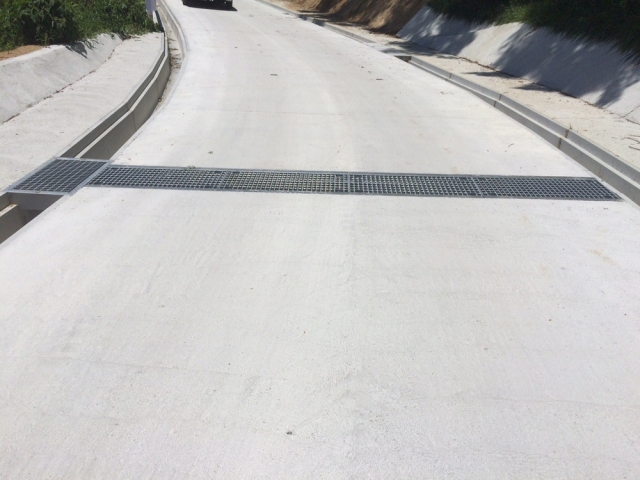

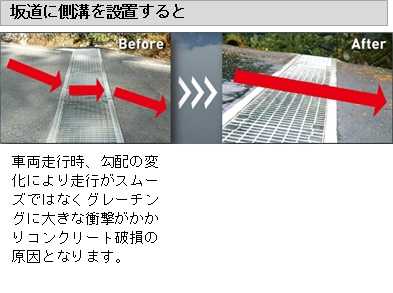

従来は水平に側溝を施工して勾配変化が生じていましたが、本製品を使用することにより、横断部分の勾配変化なしで車両のスムーズな走行を可能にし、安全性が向上します。

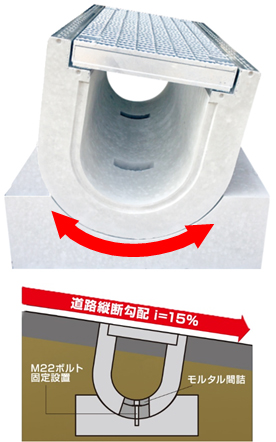

側溝底面をR形状とし、専用の基礎と組み合わせることで、無段階に勾配調整が可能となります。

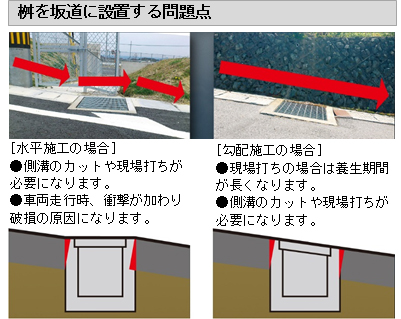

同様の記述による専用桝（FR桝）との組み合わせにより、縦断側溝との取付け時においても段差が生じません。

国土交通省の新技術情報提供システム（NETIS）　登録番号　No.CB-140006-A

特徴

FR横断側溝

・道路の縦断勾配に無段階に対応。
（縦断勾配15％まで対応可能）

・勾配変化なしで車両のスムーズな走行を実現。

・車両走行時に側溝に与える衝撃が軽減されるため、側溝の劣化を抑制、
騒音の解消。

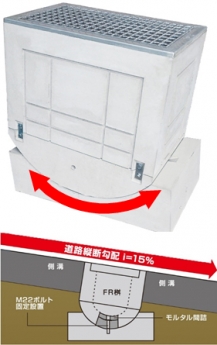

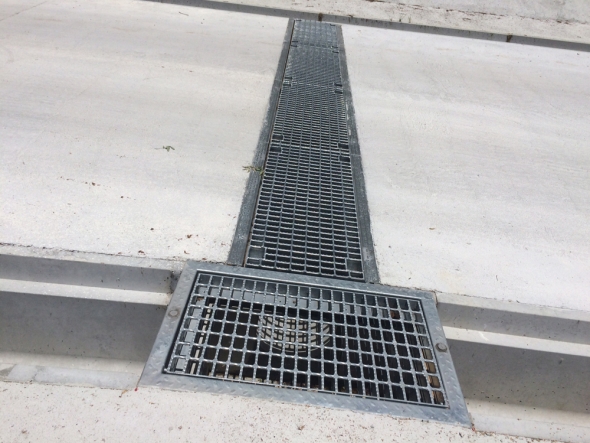

FR桝

・道路の縦断勾配に無段階に対応
（縦断勾配15％まで対応可能）

・大幅な工期短縮

・側溝のカットや現場打ちが不要

・勾配変化なしで車両のスムーズな走行を実現

適用範囲

・縦断勾配が0～15％までの道路横断部に対応可能です。
・特に効果の高い適用範囲
　縦断勾配が5％を超える道路にて、安全性が向上します。

勾配対応型坂道横断側溝／FR横断側溝・FR桝

概要

特徴

適用範囲

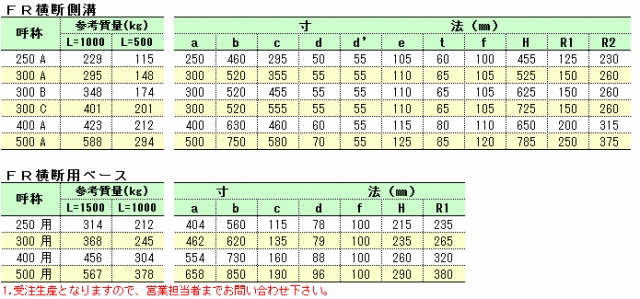

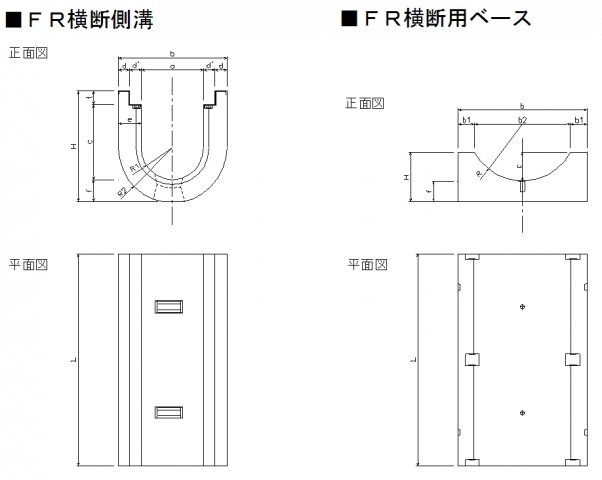

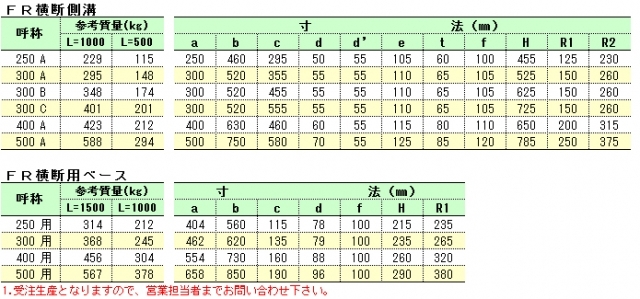

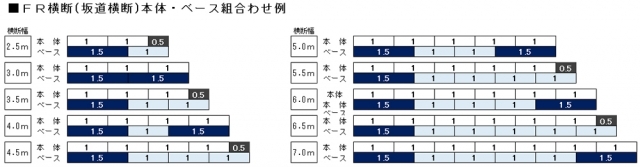

形状及び寸法

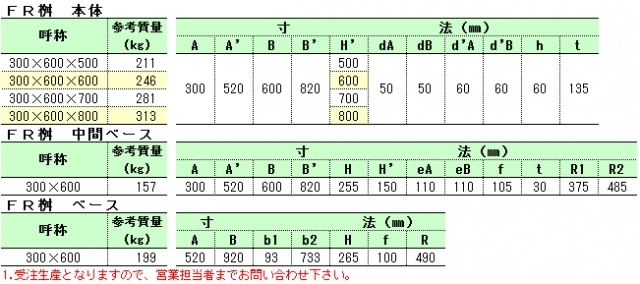

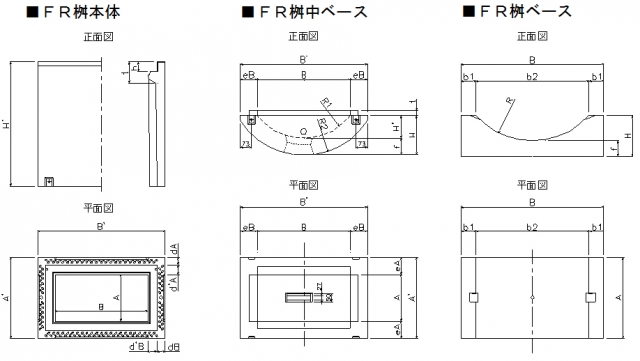

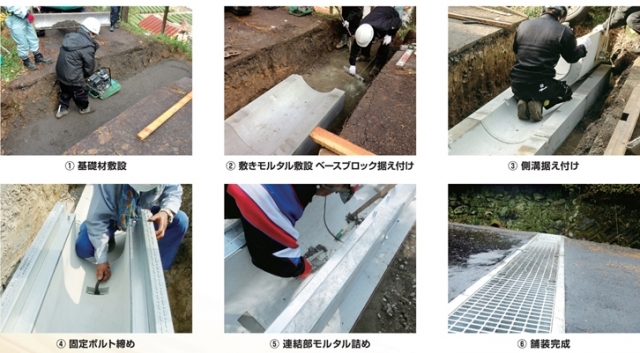

施工手順
