自然流下式雨水地下貯留槽/ミニゲート

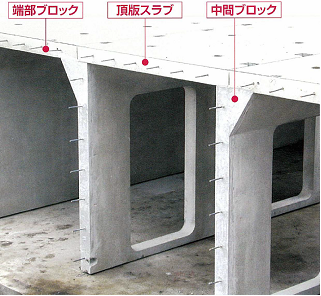

ミニゲートは、経済性、施工性、安全性に優れたプレキャスト製雨水地下貯留槽です。小型化・軽量化することによって、施工性を向上させ、大型の製品では重機等の制限を受けやすかった、狭い場所にも対応できます。

概要・特徴

・自然流下対応のためポンプ設備等の機械設置が不要で経済的です。
・内部空間が大きいため貯留槽内での点検及び清掃等の維持管理作業ができます。
・地下式であるため上部の土地を公園、校庭及び駐車場等多目的に利用できます。
・計画敷地面積にプレキャスト部材を自由に組み合わせる事ができるため、土地の有効利用が図れます。
・プレキャスト部材を組み立てるため工期が早く、トータルコスト面で経済的です。
・製品重量が5t未満のため設置費用が低減されます
・インバートコンクリートにより任意の勾配を設けることが可能です。
・品質管理の行き届いたJIS工場で生産されるため品質が安定しています。
・耐震性の優れた構造物です。

ミニゲートのカタログ資料はこちらから。特別会員の方がご利用できます。
組立図

形状・寸法

標準歩掛

自然流下式雨水地下貯留槽/ミニゲート の施工事例

岡山県瀬戸内市内

ミニゲートを設置することで病院周辺に多数存在する用水路が、ゲリラ豪雨時などの増水を抑制できます。
また、ミニゲートに水を貯留しておくことで生活用水や防火用水としての水を確保できます。
工事年度 平成26年4月~平成26年10月
工事名 瀬戸内市民病院造成工事
施工規模 H=1200,貯留量=530㎥
呼び・規格 ミニゲート

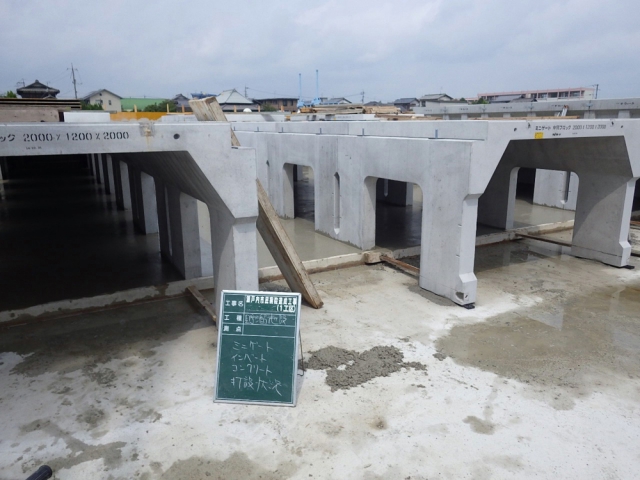

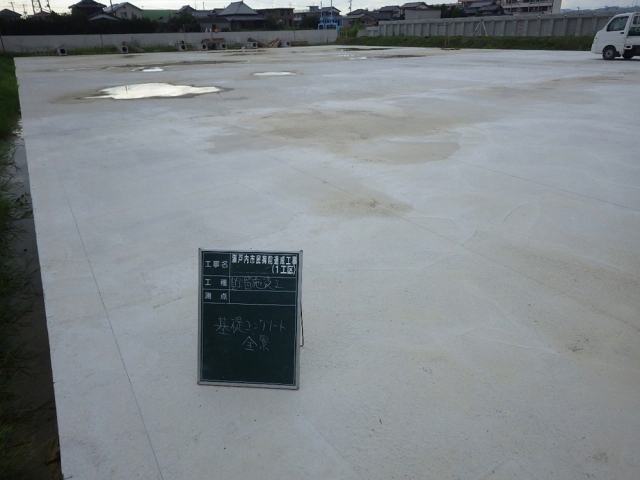

基礎コンクリート打設後、ミニゲート据付前

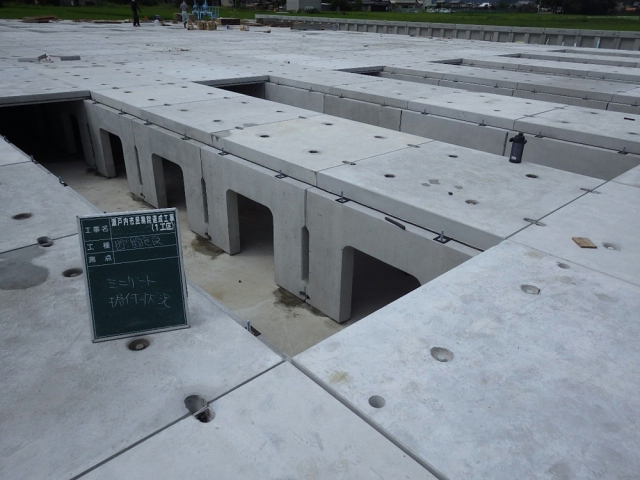

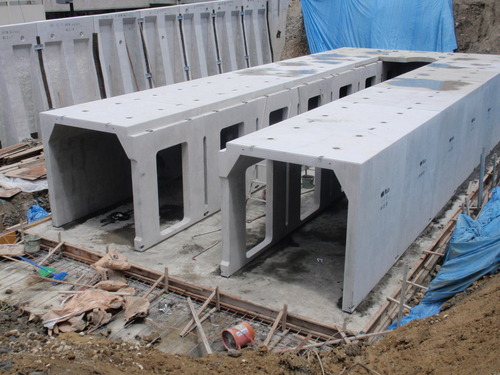

ミニゲート据付状況

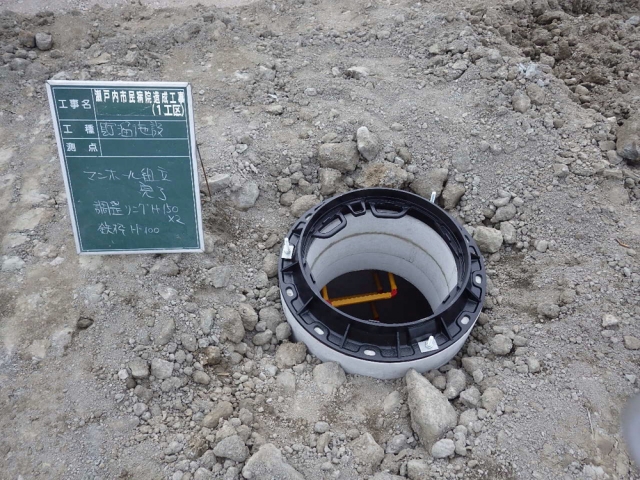

管理用マンホール設置
