消波・根固ブロック/パラクロス

平行する二組の桁を高さを変えて直交させた、井桁状のコンクリートブロックです。

概要

平行する二組の桁を高さを変えて直交させた、井桁状のコンクリートブロックです。

パラクロスのカタログ資料はこちらから。特別会員の方がご利用できます。

特徴

1. 支配面積の広さと流水力、揚圧力に対する安定性を共に満たす形状です。
2. 単体平面の外郭が正方形であるため、噛み合わせの方向を自由に選択できます。
3. 積み上げたとき、上下間の噛み合わせが、四方からの外力に対して十分な抵抗力を持つような構造も構築できます。
4. 二組の桁の表面が同一面上にないため、表面の粗度が大きく、方向性があり、
   単体の向きを変えることで集合体としての粗度を容易に変えられます。
5. マウンドののり肩及びのり尻の屈曲部を大きな空隙を空けることなく被覆できるM形もあります。

用途

河川
 床固工・護床工・水叩工・根固工 等

湾岸・港湾・漁港
 マウンド被覆工・人口リーフ被覆工 等

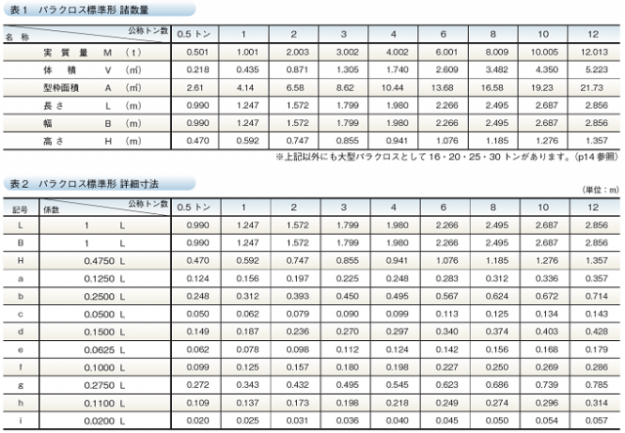

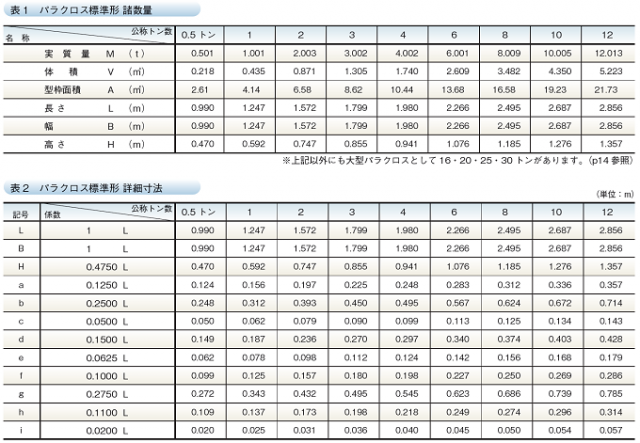

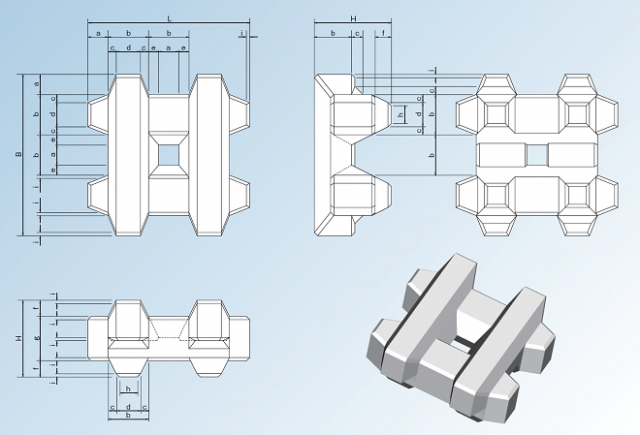

形状及び寸法

ダウンロード

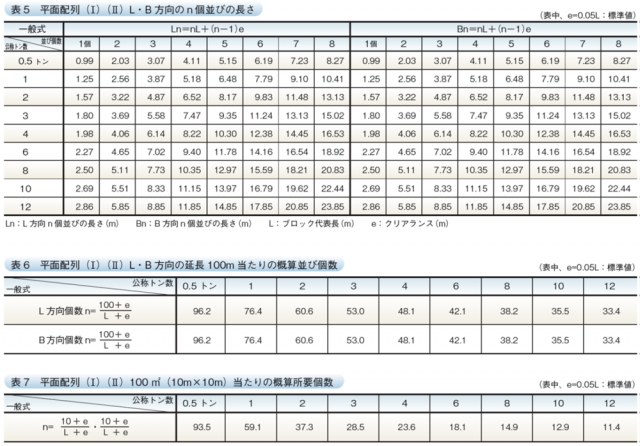

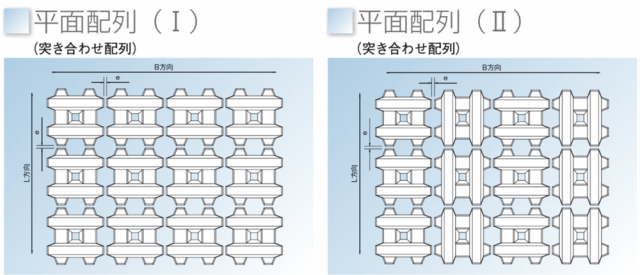

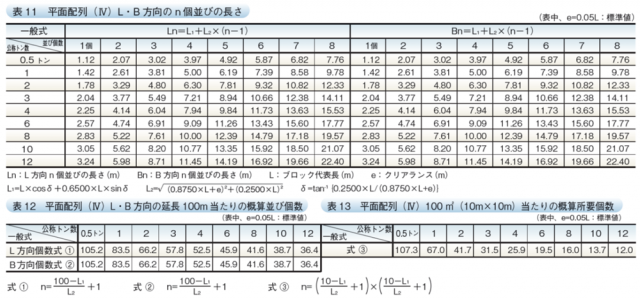

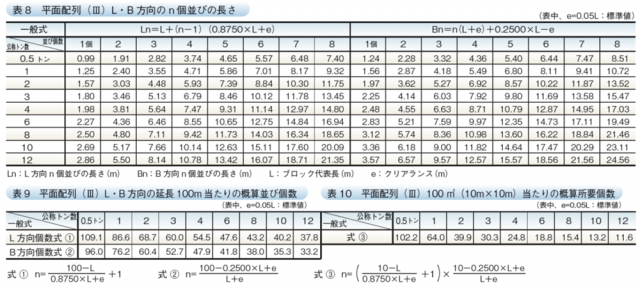

組み合せ工法(平面配列)

ダウンロード

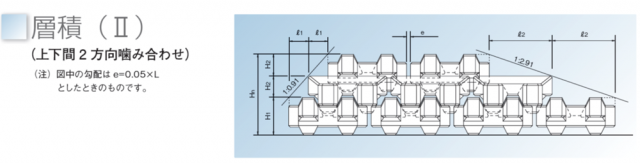

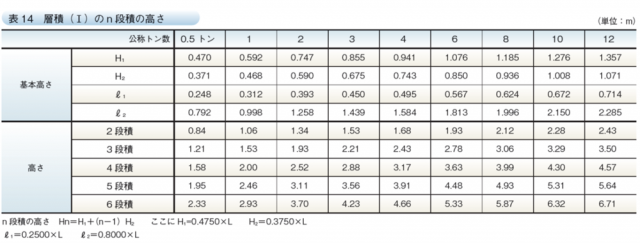

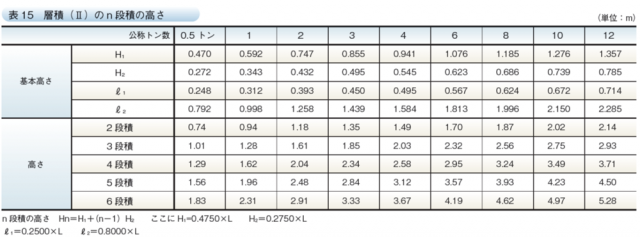

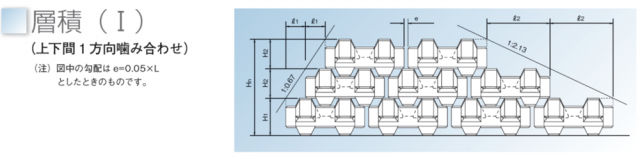

組み合せ工法(層積)

ダウンロード

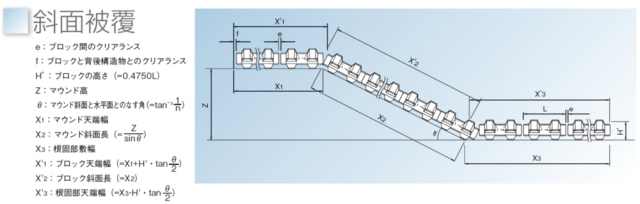

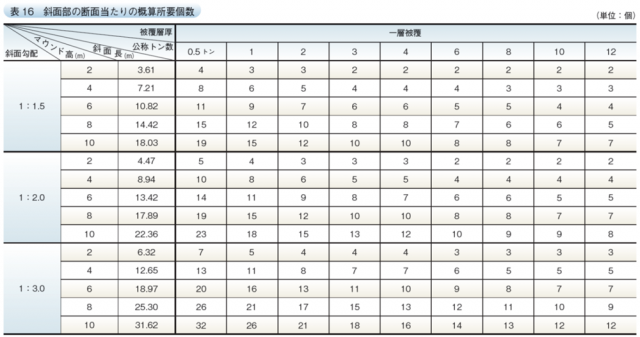

組み合せ工法(斜面被覆)

ダウンロード

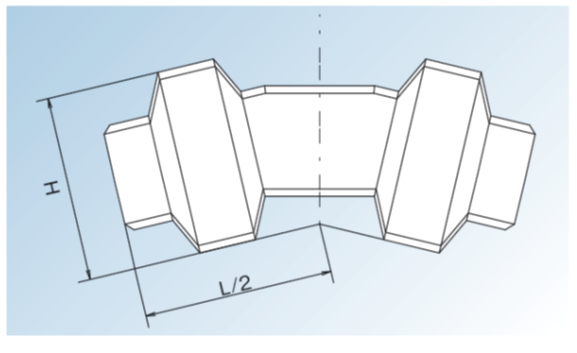

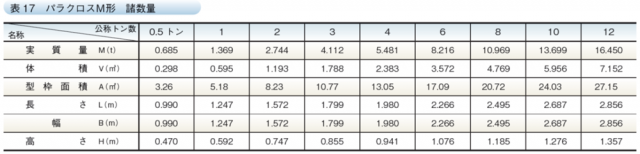

パラクロスM形

パラクロスには標準形の他に中央より折れ曲がったパラクロスM形があります。
M形はマウンドののり肩及びのり尻の屈曲部を大きな空隙を空けることなく被覆でき、ブロックによる被覆効果をより向上させることができます。

ダウンロード

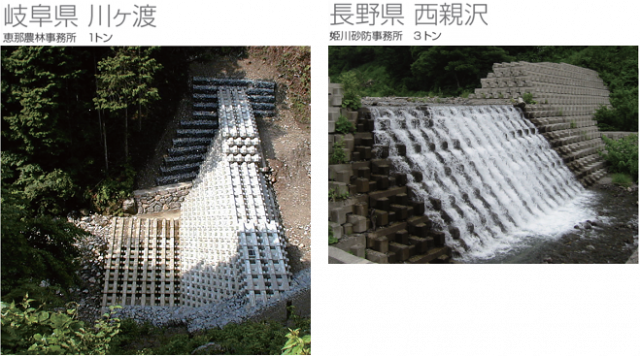

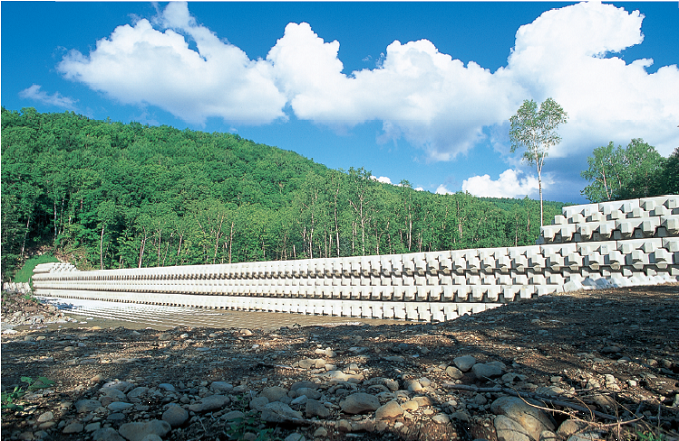

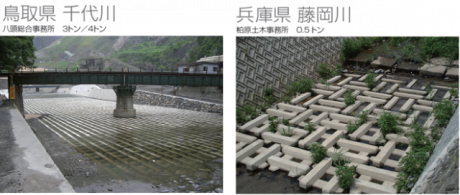

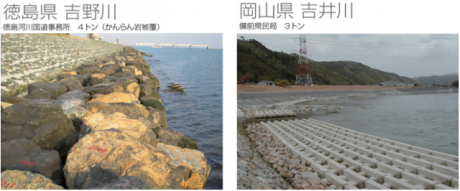

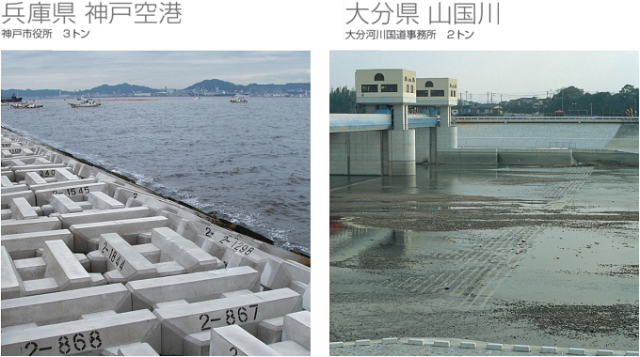

使用例
